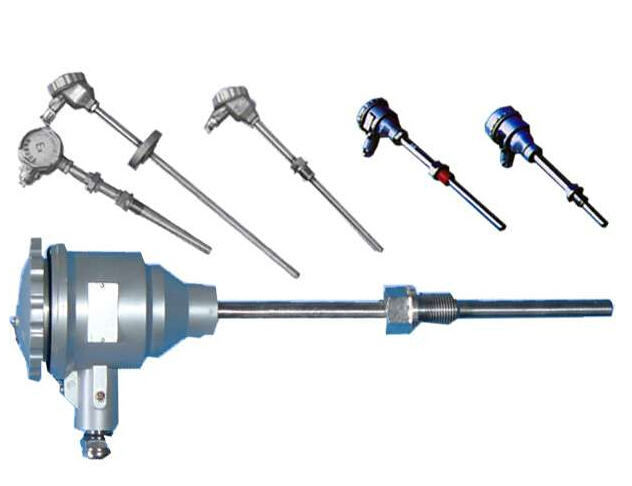

一、产品概述

    工业用铂电阻作为温度测量变送器，通常用来和显示、记录、调节仪表计配套，直接测量各种生产过程中从-200℃至500℃范围内的液体，蒸汽和
气体介质以及固体等表面温度。二、型号规格    1、无固定装置式热电阻

类 别	型 号	分度号	测温范围℃	保护管材料	直径d mm	热响应时间 t0.5 S
单支铂热电阻	WZP-130	铂电阻	-200~420	不锈钢 1Cr18Ni9Ti 不锈钢 0Cr18Ni12M02Ti	Φ16	≤90
	WZP-131				Φ12	≤30
双支铂热电阻	WZP2-130				Φ16	≤90
	WZP2-131				Φ12	≤45
铜热电阻	WZC-130	Cu50	-50~100	黄铜H62 不锈钢 1Cr18Ni9Ti	Φ12	≤120

热电阻长度规格（mm）

　

防水式130、131

Φ16		Φ12
总长L	置深I	总长L	置深I
300 350 400 450 550 650 900 1150 1400 1650 2150	150 200 250 300 400 500 750 1000 1250 1500 2000	225 250 300 350 450 550 650 900 1150	75 100 150 200 300 400 500 750 1000

    2、固定螺纹式热电阻

类 别	型 号	分度号	测温范围℃	保护管 材料	直径d mm	热响应时间 t0.5 S
单支铂热电阻	WZP-230	铂电阻	-200~420	不锈钢 1Cr18Ni9Ti 不锈钢 1Cr18Ni12M02Ti	Φ16	≤90
	WZP-231				Φ12	≤30
双支铂热电阻	WZP2-230				Φ16	≤90
	WZP2-231				Φ12	≤45
铜热电阻	WZC-230	Cu50	-50~100		Φ12	≤120

固定螺纹型号规格对照表

　

产品型号	固定螺纹规格
WZP-230	M27×2
WZP-231	M27×2
WZP2-230	M27×2
WZP2-231	M27×2
WZC-230	M27×2

热电阻长度规格（mm）

　

防水式230、231

Φ16		Φ12
总长L	置深l	总长L	置深l
300 350 400 450 550 650 900 1150 1400 1650 2150	150 200 250 300 400 500 750 1000 1250 1500 2000	225 250 300 350 450 550 650 900 1150	75 100 150 200 300 400 500 750 1000
